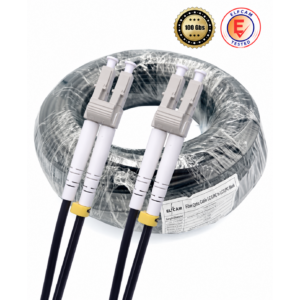

Conectores de fibra ótica duplex — OS2, OM3, OM4, para uso no exterior

Para um switch com portas SFP+ e módulos LR (10G monomodo): escolha um cabo de ligação LC/UPC–LC/UPC OS2 duplex. Trata-se do conector padrão de todos os módulos SFP+ LR. Se o seu switch tiver módulos SR (multimodo 850 nm): escolha LC/UPC–LC/UPC OM3 ou OM4 duplex dependendo da distância (300 m para OM3, 400 m para OM4). Verifique sempre o tipo de módulo instalado no seu switch antes de efetuar a encomenda.

LC/UPC (azul): superfície polida plana, perda de retorno ≥ 50 dB — norma para equipamentos ativos (switches, servidores, módulos SFP). LC/APC (verde): superfície polida a 8°, perda de retorno ≥ 65 dB — exigido para sistemas de telecomunicações sensíveis a reflexões (DWDM, amplificadores óticos, determinados OLT). Atenção : LC/UPC e LC/APC não são intercambiáveis — ligá-las entre si provoca uma perda de inserção adicional e degrada a ligação.

Não. As fibras monomodo OS2 (9 µm) e multimodo OM3/OM4 (50 µm) têm diâmetros de núcleo incompatíveis. Um módulo SFP+ SR (multimodo) ligado a uma fibra OS2 irá gerar perdas de inserção de 10 a 20 dB — a ligação não funcionará. Utilize sempre um cabo de ligação cujo tipo de fibra corresponda ao módulo: OS2 para os módulos LR/LX (1310/1550 nm), OM3/OM4 para os módulos SR (850 nm).

Por meio da cor do revestimento : amarelo = OS2 monomodo, azul-claro/aqua = OM3 multimodo, roxo/magenta = OM4 multimodo, laranja = OM1/OM2 (obsoletas). A cor do conector LC também o confirma: conector azul = UPC (monomodo ou multimodo), conector verde = APC (apenas monomodo). Estes códigos de cor são definidos pela norma TIA-598.

Meça a distância real entre os dois equipamentos, seguindo o percurso do cabo (não em linha reta), e, em seguida, acrescente 10 à 20 % de margem para as curvas e passagens. Evite cabos em espiral demasiado longos: o excesso de cabo em espiral num rack aumenta as perdas por curvatura e o espaço ocupado. Normalmente: 0,5 a 1 m para ligar um switch a um servidor num rack, 2 a 5 m para ligar dois racks adjacentes, 5 a 10 m para ligar dois racks distantes ou atravessar uma sala.

As ligas Elfcam são fabricadas de acordo com as normas IEC 61755-2-1 (características dos conectores) e IEC 61300-3-35 (limpeza das ferrolhas). Os parâmetros-chave são garantidos: perda de inserção ≤ 0,3 dB, perda de retorno ≥ 50 dB (UPC) / ≥ 65 dB (APC), resistência a mais de 500 ciclos de inserção. Os nossos produtos estão certificados CE, RoHS e REACH. Para certificações específicas de operadores (Orange, SFR), consulte a nossa equipa comercial.

Uma liga duplex contém 2 fibras num revestimento e é adequado para ligações ponto a ponto de baixo débito ou em centros de dados para ligações individuais entre servidores e comutadores. Um cabo trunk MPO (12, 24 ou 48 fibras) num único conector é utilizado para ligações de alta densidade em centros de dados: um cabo MPO-12 equivale a 6 cabos de ligação duplex simultâneos e permite velocidades agregadas de 40, 100 ou 400 Gbit/s. Ver cabos MPO Elfcam →.

Estão disponíveis todos os cabos duplex da Elfcam (LC/UPC OS2, LC/APC OS2, SC/APC OS2, OM3, OM4, com blindagem externa) em stock em França com envio em 24 horas úteis. As encomendas efetuadas até às 14h00 são enviadas no mesmo dia. Para projetos de cablagem estruturada com grandes quantidades, preços decrescentes e prazos de entrega garantidos estão disponíveis mediante pedido através do nosso formulário de contacto.
