Como reparar um cabo de fibra ótica cortado — 3 métodos explicados
Índice
Um cabo de fibra ótica cortado significa uma ligação de rede inoperacional — e, ao contrário do que acontece com um cabo de cobre, não se repara uma fibra com fita adesiva. A boa notícia é que uma fibra cortada é perfeitamente reparável, com resultados quase como os de uma fibra nova, se o método for bem escolhido. Este guia apresenta as 3 métodos de reparação, as ferramentas necessárias e o procedimento passo a passo para restabelecer a sua ligação sem substituir o cabo na totalidade.
A qualidade de uma reparação de fibra ótica mede-se em dB de perda na emenda. Uma soldadura por fusão bem executada acrescenta menos de 0,1 dB — o que é praticamente impercetível. Uma emenda mecânica de qualidade mantém-se abaixo de 0,5 dB.
Passo 1 — Localizar com precisão a falha
Antes de qualquer reparação, deve saber que onde é que o cabo está cortado, exatamente. Uma ruptura nítida e visível é o caso mais simples — mas uma fibra também pode partir-se no interior do seu revestimento na sequência de um esmagamento, de uma curvatura excessiva ou de um impacto mecânico, sem que haja danos visíveis no exterior.
Ferramenta 1 — VFL (Visual Fault Locator): A caneta VFL injeta luz vermelha visível (650 nm, 1–10 mW) na fibra. A luz «escapa» no ponto de ruptura, revelando a sua posição exata, mesmo através de um revestimento transparente. Eficaz para cortes situados a menos de 5 km da extremidade.
Ferramenta 2 — OTDR (refletómetro): No caso de cortes em longas distâncias ou quando o cabo está embutido, o OTDR envia impulsos luminosos e mede as reflexões. Localiza a ruptura com uma precisão de ±1 m e indica a distância exata a partir da extremidade. Indispensável para ligações exteriores ou subterrâneas.
Ferramenta 3 — Testador de continuidade: Na ausência de um OTDR, basta injetar uma fonte de luz numa das extremidades. Se não for visível qualquer luz na outra extremidade, a fibra está efetivamente cortada (ou o conector está sujo — limpe-o primeiro antes de tirar conclusões).
Os 3 métodos de reparação — comparação
| Método | Perda na emenda | Sustentabilidade | Material necessário | Casos de utilização |
|---|---|---|---|---|
| Soldadura por fusão | < 0,1 dB | Permanente (20+ anos) | Máquina de soldadura a arco, cortador | Qualquer reparação definitiva |
| Emenda mecânica | 0,2–0,5 dB | Boa (5–10 anos) | Kit de emenda mecânica, cortador | Reparação rápida, sem soldador |
| Substituição da cinta | 0,3–0,5 dB (×2 conectores) | Permanente | Nenhum (cabo pré-conectado) | Cabo curto acessível, FTTH |
Método 1 — Soldadura por fusão (recomendado)
A soldadura por fusão é o método profissional de referência. Consiste em alinhar e fundir as duas extremidades da fibra através de um arco elétrico, criando uma junção quase perfeita. As perdas são mínimas (< 0,1 dB) e a reparação é permanente.
Material necessário:
- Máquina de soldadura por arco (fusion splicer) — alinha automaticamente as fibras e efetua a fusão

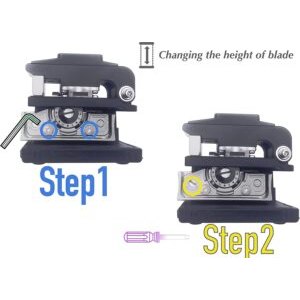

- Cortador de precisão — corta a fibra com uma face plana perfeita (ângulo < 0,5°)
- Desencapador de fibra e decapante — para preparar as extremidades
- Mangas de proteção para emendas (termorretráteis) — para proteger a zona soldada
- Toalhetes com IPA a 99 %, sem fiapos — limpeza das fibras antes da soldadura
Procedimento passo a passo:
- 1. Cortar com precisão — corte as duas extremidades do cabo, de cada lado da zona danificada, deixando comprimento suficiente para trabalhar (20–30 cm de cada lado)
- 2. Colocar a manga — deslize a manga térmica sobre uma das fibras antes qualquer soldadura (um erro comum é esquecê-la)
- 3. Descascar o cabo — retire a camada exterior em 3–5 cm com o descascador de cabos
- 4. Decapar a fibra — remova o revestimento acrílico numa extensão de 2–3 cm com o Fiber Stripper
- 5. Limpar — limpar a fibra exposta com um toalhete com IPA a 99 %, num único sentido
- 6. Cliver — cortar a fibra com o cortador. Verificar visualmente a qualidade do corte (superfície lisa, perpendicular)
- 7. Repita os passos 3 a 6 para a segunda fibra
- 8. Colocar na máquina de soldar — coloque as duas fibras nas pinças da máquina de soldar, uma de frente para a outra
- 9. Iniciar a fusão — a máquina de soldadura alinha automaticamente as fibras (alinhamento «coração a coração» nos modelos topo de gama) e efetua a soldadura. Apresenta a perda estimada (< 0,1 dB = bom resultado)
- 10. Proteger a emenda — deslizar a manga sobre a zona soldada e encolhê-la no forno da máquina de soldar
- 11. Guardar na caixa de emenda — colocar a fibra soldada numa caixa de emenda (splice tray) para a proteger mecanicamente
Conselho profissional
Nas máquinas de soldar modernas com alinhamento de coração a coração (6 motores), a perda média é de 0,02 dB — duas vezes melhor do que nos modelos com alinhamento de manga. Para ligações críticas ou longas distâncias, opte por este tipo de máquina de soldar.
Método 2 — Emenda mecânica
L'emenda mecânica permite reparar uma fibra sem recorrer a um soldador de arco. Um conector mecânico mantém as duas extremidades da fibra em contacto graças a um gel de adaptação do índice (index-matching gel) que reduz as reflexões na junção.
Vantagens: rápido (2–3 minutos por emenda), sem equipamento dispendioso, facilmente transportável no terreno.
Desvantagens: perdas mais elevadas (0,2–0,5 dB), sensível às vibrações a longo prazo, vida útil inferior à de uma soldadura por fusão.
Procedimento: Desencapar, decapar, limpar e cortar as duas extremidades (à semelhança da soldadura). Introduzir cada fibra no conector mecânico de cada lado até que se toquem. Fixar o mecanismo para manter a pressão. Verificar a continuidade com um VFL.
Método 3 — Substituição do cabo de ligação
Se o cabo cortado for um ligas curtas e acessíveis (cabo de ligação no armário, ligação FTTH entre a PTO e a caixa), a solução mais simples consiste, muitas vezes, em substituir o cabo na totalidade por um cabo de ligação pré-conectado novo.
Este método não requer qualquer ferramenta especializada — basta desligar o cabo antigo e ligar o novo. É adequado para as seguintes situações:
- Cabo de ligação na sala de servidores ou no armário de rede (comprimentos de 0,5 a 5 m)
- Ligação FTTH entre a PTO de parede e o ONT/modem do operador (SC/APC ou LC/APC)
- Ligação de curta distância entre dois equipamentos ativos (switch, ONU, transceptor)
- Cabo de fixação exterior acessível em todo o seu comprimento (substituição completa)
Ligas de substituição Elfcam
- Cabos de fibra ótica para uso interior — SC/APC, LC/APC, LC/UPC, OM3/OS2, disponíveis em comprimentos de 0,5 m a 100 m
- Cabos de fibra ótica para uso exterior com reforço — para ligações exteriores entre edifícios, resistentes aos raios UV e à humidade
Testar a reparação
Independentemente do método utilizado, verifique sempre a ligação após a reparação antes de a colocar novamente em funcionamento.
Teste rápido — VFL: Injete a luz vermelha numa das extremidades. Se a luz for visível na outra extremidade, sem que se observe qualquer fuga ao nível da emenda, a continuidade está restabelecida.
Teste de qualificação — Medida de atenuação: Utilize um fotómetro (medidor de potência) para medir a perda total do enlace. Compare com a perda teórica do cabo (0,3–0,4 dB/km para o OS2) mais a perda dos seus conectores e emendas. Uma reparação bem-sucedida deve resultar num valor total de:
- Soldadura por fusão : < 0,1 dB na emenda
- Emenda mecânica : 0,2–0,5 dB na emenda
- Se a perda exceder esses valores: repita o processo de clivagem e recomece a emenda
Teste completo — OTDR: Para uma reparação profissional a entregar a um cliente, realize um traçado OTDR bidirecional (a partir de ambas as extremidades). O traçado mostra a emenda com a sua perda exata e confirma que não existem outras anomalias na ligação.
Quando deve recorrer a um profissional?
Algumas situações ultrapassam o âmbito de uma reparação autónoma:
- Cabo multifibra (12, 24, 48 fibras ou mais) — cada fibra tem de ser emendada individualmente, o que constitui uma operação demorada e que exige precisão
- Cabo subterrâneo ou enterrado — a reparação requer uma abertura e uma caixa de emenda estanque (IP68)
- Ligação crítica na produção — uma reparação mal feita pode provocar falhas intermitentes mais difíceis de diagnosticar do que a avaria inicial
- Ausência de máquina de soldar no local — alugar ou recorrer a um técnico com o equipamento adequado é, muitas vezes, mais rentável do que adquirir uma máquina de soldar para uma reparação pontual
- Cabo ao abrigo de um contrato com o operador — a reparação deve ser efetuada por um instalador certificado para que a garantia se mantenha válida
