ONU EPON (GEPON): funções, tipos e como escolher
Índice
L'ONU EPON (Unidade de Rede Ótica, Rede Ótica Passiva Ethernet) — também conhecida como GEPON na sua variante Gigabit — é o equipamento terminal instalado na residência do assinante de uma rede FTTH operada segundo a norma EPON. Este equipamento converte o sinal ótico de entrada proveniente da rede de fibra passiva em sinal elétrico Ethernet adequado para utilização em aparelhos domésticos.
Este guia explica os diferentes tipos de unidades EPON (Wi-Fi, PoE, CATV, PoE inverso), as suas especificações técnicas e como escolher o modelo adequado à sua implementação.
O que é uma ONU EPON?
Numa rede EPON (Ethernet PON), a arquitetura é do tipo ponto-a-multiponto:
- OLT (Terminal de Linha Ótica) do lado do operador
- Rede de fibra ótica passiva com divisores óticos (1×32, 1×64)
- ONU (Unidade de Rede Ótica) do lado do assinante — o equipamento terminal
A ONU desempenha três funções fundamentais:
- Conversão ótica/elétrica — descodifica o sinal luminoso (1490 nm de download / 1310 nm de upload)
- Desmultiplexação TDMA — extrai os quadros destinados a esse cliente do fluxo partilhado
- Interface do utilizador — dispõe de portas Ethernet, Wi-Fi, POTS (telefonia) ou CATV, consoante o modelo
O EPON é o padrão dominante na Ásia e em algumas redes de operadores europeus. Em França, os operadores utilizam maioritariamente GPON/XGS-PON (UIT-T), mas algumas redes empresariais e campus privados funcionam com EPON (IEEE 802.3ah) devido ao seu custo reduzido em termos de equipamento.
Tipos de ONU EPON disponíveis
| Tipo ONU | Portas de saída | Característica distintiva | Utilização típica |
|---|---|---|---|
| ONU simples | 1× Ethernet | Conversão básica | Ligação ao switch/router externo |
| WiFi ONU | 1-4× LAN + Wi-Fi | Router integrado | Solução residencial «tudo-em-um» |
| PoE ONU | 1-4× Ethernet PoE | Alimenta câmaras/AP | Videovigilância, pontos de acesso Wi-Fi |
| ONU com PoE invertido | Ethernet + alimentação | Com o apoio da PSE | Áreas sem tomada de corrente |
| CATV ONU | Ethernet + RF CATV | Descodifica a televisão analógica | Setor hoteleiro, televisão coletiva |
| Triple-play da ONU | LAN + Wi-Fi + POTS | Internet + TV + telefone | Caixa de operadora residencial |
Ponto de acesso Wi-Fi: especificações detalhadas (V2802EW 1GE+1FE)
A ONU V2802EW (modelo típico WiFi EPON) combina uma porta Gigabit, uma porta Fast Ethernet e um ponto de acesso WiFi integrado:
| Parâmetro | Valor |
|---|---|
| Norma Wi-Fi | IEEE 802.11b/g/n |
| Frequência | 2,400-2,4835 GHz (banda de 2,4 GHz) |
| MIMO | 2T2R, velocidade de até 300 Mbps |
| Antenas | 2× antenas externas de 5 dBi |
| Número de canais | 13 (Europa) |
| Modulação | DSSS, CCK, OFDM |
| Codificação | BPSK, QPSK, 16QAM, 64QAM |
| Multi-SSID | Compatível (até 4 redes) |
| Segurança | WPA/WPA2 PSK, filtragem MAC |
Para implementações modernas, deve dar-se preferência a unidades de rede (ONU) com Wi-Fi 5 (802.11ac) ou Wi-Fi 6 (802.11ax) — o 802.11n está hoje em dia desatualizado. A Elfcam também disponibiliza unidades de rede (ONU) com rádio duplo de 2,4/5 GHz para implementações residenciais de gama alta.
PoE padrão da ONU e PoE invertido (V2810E-4PD)
Padrão PoE da ONU
As portas Ethernet da ONU fornecem alimentação PoE (802.3af/at) para equipamentos ligados: câmaras IP, pontos de acesso Wi-Fi, telefones VoIP. Evita a proliferação de tomadas de corrente do lado do cliente.
PoE invertido da ONU (Reverse PoE)
A própria ONU é alimentada através da sua porta Ethernet por um PSE (Power Sourcing Equipment) remoto. Trata-se do inverso do PoE clássico. Casos de utilização:
- Áreas sem tomada de corrente próximo do local de instalação (à superfície, sótão, armários técnicos)
- Implementações externas — a alimentação provém de um compartimento central protegido
- Parques, parques de campismo, zonas rurais — a ONU pode ser instalada a 100 m da sala dos quadros elétricos
Reverse PoE: um caso de utilização fundamental
Para instalações em parque de campismo, hotel, recinto de exposições, a possibilidade de instalar as UNAs em armários exteriores sem necessidade de ligação a uma tomada de 230 V representa uma enorme vantagem. O PSE centralizado no armário técnico alimenta até 24 UNAs através de Ethernet, simplificando a instalação e a manutenção.
ONU CATV para distribuição de televisão analógica
Os CATV ONU (Televisão por Cabo) incluem uma porta de saída Cabo coaxial de RF de 75 Ω para transmitir um sinal de televisão analógico ou digital (DVB-C). Utilização típica:
- Hotéis e residências turísticas (cadeias de estabelecimentos)
- Residências para idosos com pacote de canais analógicos
- Edifícios antigos com infraestrutura coaxial já existente
O sinal de televisão é transmitido numa comprimento de onda adicional (normalmente 1550 nm), injetado na mesma fibra que os dados. A unidade CATV separa os dois fluxos e transmite um através de Ethernet e o outro através de um cabo coaxial de RF.
Como escolher a sua ONU?
- Padrão PON — EPON (IEEE 802.3ah) ou GPON (UIT-T G.984)? Depende do seu OLT.
- Caudal necessário — 100 Mbps (EPON básico), 1 Gbps (GEPON), 10 Gbps (10G-EPON)
- Tipo de serviços — Apenas Ethernet, Wi-Fi integrado, PoE, CATV, telefonia?
- Número de portas LAN — 1, 2, 4, 8
- Alimentação local ou Reverse PoE ?
- Formato — caixa autónoma, rack de 19", para exterior, IP65
- Chipset — Broadcom, Cortina, Realtek, ZTE (compatibilidade com OLT)
Produtos complementares da Elfcam
- Ligas SC/APC para ligação da ONU à PTO

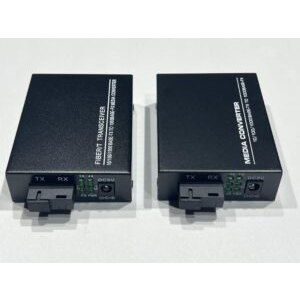

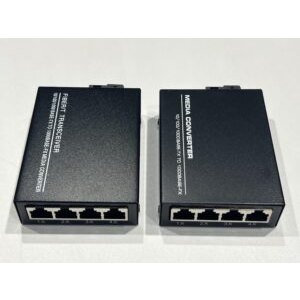

- Conversores de fibra para prolongar a ligação Ethernet
- Módulos SFP se o seu ONU tiver uma ranhura modular
- Divisores PLC para redes ponto-a-multiponto
Instalação e configuração
- Ligação por fibra ótica : ligue o cabo SC/APC da PTO à porta ONU (normalmente SC/APC verde ou LC/APC)
- Alimentação : adaptador de rede de 12 V (fornecido) ou injetor PoE
- Ativação do OLT : o operador OLT deve reconhecer o número de série ou MAC da ONU
- Configuração Wi-Fi : através da interface web da ONU (o endereço IP predefinido é, frequentemente, 192.168.1.1)
- Teste : ping, teste de velocidade, verificação dos sinais óticos (Rx, Tx)
Perguntas frequentes — ONU EPON / GEPON
1Qual é a diferença entre EPON e GEPON?
GEPON : sinónimo de marketing para EPON (Gigabit Ethernet PON), frequentemente utilizado na Ásia. As características técnicas são as mesmas.
10G-EPON : velocidade de 10 Gbps de descarregamento e 1 ou 10 Gbps de carregamento. Numa rede moderna, opte pelo 10G-EPON ou o XGS-PON (G.9807, 10 Gbps simétrico).
2ONU EPON vs ONT GPON: são intercambiáveis?
3Qual é a distância máxima com um ONU EPON?
4Como registar um ONU no OLT?
- Autoaprendizagem : o OLT deteta automaticamente as UNOs ligadas e solicita a validação
- Registo manual por número de série (impresso na ONU)
- Registo por endereço MAC ou LOID (identificador lógico da ONU)
5O Wi-Fi 802.11n da ONU é suficiente ou é melhor mudar para o Wi-Fi 6?
6PoE reverso: qual é a potência necessária?
7É possível substituir uma ONU de um operador por uma ONU Elfcam?
8Garantia e assistência técnica para as unidades Elfcam?
Em resumo
Uma ONU EPON/GEPON é o terminal de cliente de uma rede FTTH que segue a norma EPON. A escolha depende de tipo de serviços (Wi-Fi, PoE, CATV), potência PoE, chipset e compatibilidade com OLT. Para as implementações modernas a partir de 2024, dêem prioridade às ONU 10G-EPON ou migrar para XGS-PON.
Consulte o nosso equipa de projetos da Elfcam para soluções completas da ONU, ou descubra as nossas conversores de fibra e módulos SFP para concluir a sua implementação.
